indicateur vitesses - Page 2 Empty
MessageSujet: indicateur vitesses   indicateur vitesses - Page 2 Icon_minitimeMar 18 Fév 2014 - 17:01

Rappel du premier message :

Intéressant niveau prix ?..

http://cgi.ebay.fr/ws/eBayISAPI.dll?ViewItem&item=200982867744&ssPageName=STRK:MEWAX:IT&_trksid=p3984.m1423.l2649
Revenir en haut Aller en bas

AuteurMessage
marcus

marcus

Masculin
Age : 56
Localisation : Toulouse
Date d'inscription : 23/10/2008

indicateur vitesses - Page 2 Empty
MessageSujet: Re: indicateur vitesses   indicateur vitesses - Page 2 Icon_minitimeMar 23 Déc 2014 - 20:03

GrandHic a écrit:
C'est pas le capteur, mais le "fil qui vient du capteur". Si c'est comme sur les injections, tu doit avoir un connecteur marron (ou translucide, je sais plus...) sous ton réservoir, au dessus de la boite à air. le fil concerné est gris/bleu.
Pour le capteur de vitesse, il s'agit du connecteur triangulaire blanc près de l'entrée de la boite à air, sous le flanc droit.
Heuuuu... Je veux bien des photos....😰

_________________
indicateur vitesses - Page 2 Image26
Revenir en haut Aller en bas
http://marc.lecumberry@yahoo.fr
caramel34

caramel34

Masculin
Age : 51
Localisation : Lunel
Date d'inscription : 19/05/2012

indicateur vitesses - Page 2 Empty
MessageSujet: Re: indicateur vitesses   indicateur vitesses - Page 2 Icon_minitimeMer 24 Déc 2014 - 15:07

marcus a écrit:
J'ai commandé un Gipro pour un modèle après 2004. Mais comme je suis une tache en électricité j'apprécierais quelques photos de branchement Laughing
si j'ai tout compris (j'ai tout lu Freud) il s'agit d'un modèle semi plug
Merci d'avance les gars ! pouce2
alors tu as craqué ? Siffle
Revenir en haut Aller en bas
GrandHic

GrandHic

Masculin
Age : 46
Localisation : Indre-et-Loire
Date d'inscription : 02/01/2013

indicateur vitesses - Page 2 Empty
MessageSujet: Re: indicateur vitesses   indicateur vitesses - Page 2 Icon_minitimeJeu 25 Déc 2014 - 9:55

GrandHic a écrit:
Si ça peut attendre ce week-end, je te fais des photos pouce2

Pour faire simple, tu as dans le kit : une fiche maman1, une fiche papa1, un fil à relier au +12V après contact, et un autre à relier au capteur de position du vilebrequin.
La fiche maman1 va dans la fiche papa de ton capteur de vitesse, la fiche papa1 va dans la fiche maman de ton capteur de vitesse. Le gipro est donc monté en série dans le circuit

Ya tout ce qu'il faut par là : http://www.tech2roo.com/content/7-gipro-xtype-notice-vf

Schéma du faisceau

indicateur vitesses - Page 2 Gipro110

Après branchement

indicateur vitesses - Page 2 Gipro210
Revenir en haut Aller en bas
https://www.flickr.com/photos/141257163@N06/
GrandHic

GrandHic

Masculin
Age : 46
Localisation : Indre-et-Loire
Date d'inscription : 02/01/2013

indicateur vitesses - Page 2 Empty
MessageSujet: Re: indicateur vitesses   indicateur vitesses - Page 2 Icon_minitimeJeu 25 Déc 2014 - 9:57

Le repiquage du +12V et du signal de vilebrequin est prévu avec ça

indicateur vitesses - Page 2 Self-s10
Revenir en haut Aller en bas
https://www.flickr.com/photos/141257163@N06/
GrandHic

GrandHic

Masculin
Age : 46
Localisation : Indre-et-Loire
Date d'inscription : 02/01/2013

indicateur vitesses - Page 2 Empty
MessageSujet: Re: indicateur vitesses   indicateur vitesses - Page 2 Icon_minitimeJeu 25 Déc 2014 - 10:00

Le +12V après contact, je l'ai repiqué sur l'alim du relais des poignées chauffantes.

Le signal du capteur de position de vilebrequin (vitesse rotation moteur) est repiqué sur la fiche blanc translucide située entre le réservoir et la boite à air. Le fil concerné est le gris.
Revenir en haut Aller en bas
https://www.flickr.com/photos/141257163@N06/
Taline

Taline

Masculin
Age : 43
Localisation : MERRIS, le Nord 59
Date d'inscription : 06/03/2012

indicateur vitesses - Page 2 Empty
MessageSujet: Re: indicateur vitesses   indicateur vitesses - Page 2 Icon_minitimeJeu 25 Déc 2014 - 10:04

je sent que Marc va être heureux aujourd'hui !! tom2
çà mérite bien une Réput pouce2

plus 1

_________________
Page officiel Facebook : c'est ici
Groupe de discussions Facebook : c'est ici

indicateur vitesses - Page 2 2012-010indicateur vitesses - Page 2 2013-023indicateur vitesses - Page 2 2013-117
Le Silence est un hommage que la parole rend à l'esprit !!
Revenir en haut Aller en bas
GrandHic

GrandHic

Masculin
Age : 46
Localisation : Indre-et-Loire
Date d'inscription : 02/01/2013

indicateur vitesses - Page 2 Empty
MessageSujet: Re: indicateur vitesses   indicateur vitesses - Page 2 Icon_minitimeJeu 25 Déc 2014 - 10:04

Sous le cache latéral droit

indicateur vitesses - Page 2 Imgp2210

On voit 2x 2 connecteurs blancs, c'est la mise en série de l'indicateur sur le signal de vitesse
Revenir en haut Aller en bas
https://www.flickr.com/photos/141257163@N06/
GrandHic

GrandHic

Masculin
Age : 46
Localisation : Indre-et-Loire
Date d'inscription : 02/01/2013

indicateur vitesses - Page 2 Empty
MessageSujet: Re: indicateur vitesses   indicateur vitesses - Page 2 Icon_minitimeJeu 25 Déc 2014 - 10:08

Et le P****ain de connecteur que j'ai mis 3 plombes à trouver : le fameux signal du capteur de vilebrequin, entre le réservoir et la boite à air

indicateur vitesses - Page 2 Imgp2211

Le repiquage est à faire sur le fil gris strié de marron, on aperçoit un bout du connecteur de repiquage (rouge) au dessus de mon doigt


joyeux noel joyeux noel
Revenir en haut Aller en bas
https://www.flickr.com/photos/141257163@N06/
marcus

marcus

Masculin
Age : 56
Localisation : Toulouse
Date d'inscription : 23/10/2008

indicateur vitesses - Page 2 Empty
MessageSujet: Re: indicateur vitesses   indicateur vitesses - Page 2 Icon_minitimeJeu 25 Déc 2014 - 10:22

Merci beaucoup . Ca vaut une réputation ' pouce2
Bon vivement que je puisse foncer au garage...

_________________
indicateur vitesses - Page 2 Image26
Revenir en haut Aller en bas
http://marc.lecumberry@yahoo.fr
GrandHic

GrandHic

Masculin
Age : 46
Localisation : Indre-et-Loire
Date d'inscription : 02/01/2013

indicateur vitesses - Page 2 Empty
MessageSujet: Re: indicateur vitesses   indicateur vitesses - Page 2 Icon_minitimeJeu 25 Déc 2014 - 19:33

Content si ça peut t'aider pouce2

kimouss
Revenir en haut Aller en bas
https://www.flickr.com/photos/141257163@N06/
marcus

marcus

Masculin
Age : 56
Localisation : Toulouse
Date d'inscription : 23/10/2008

indicateur vitesses - Page 2 Empty
MessageSujet: Re: indicateur vitesses   indicateur vitesses - Page 2 Icon_minitimeVen 2 Jan 2015 - 1:16

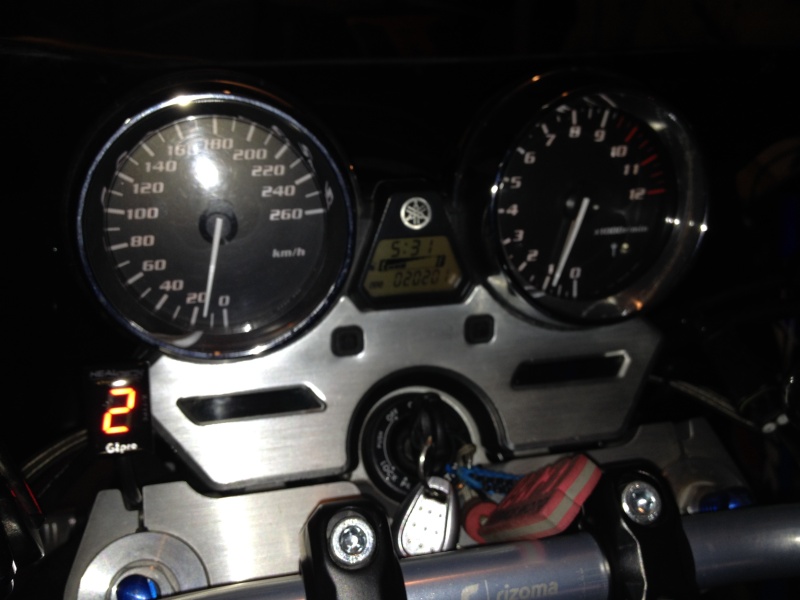

Après une grosse galère pour trouver ce fameux fil de capteur du vilebrequin, Sam a trouvé la solution.
A savoir que la couleur du fil pour un modèle carbu avec compteur électronique est jaune et noir. Le plus simple pour le raccordement est de le récupérer à la sortie du CDI. Il suffit de la raccorder au fil vert de la GIPRO. Le fil rouge doit lui être branché à un plus après contact . Une broche avec deux fils orange et marron à la hauteur des pipes d’admission côté gauche de la moto font affaire. Il suffit de raccorder le fil rouge de la GIPRO au fil marron.
Deux broches blanches de trois plots mâles et femelles sont à désolidariser pour brancher les fiches mâles et femelles de la GIPRO. Faciles à trouver, à la hauteur du bocal de frein arrière.
Voilà pour quelques explications si besoin pour ceux qui souhaiteraient se lancer dans ce bricolage.

indicateur vitesses - Page 2 Img_1512

_________________
indicateur vitesses - Page 2 Image26
Revenir en haut Aller en bas
http://marc.lecumberry@yahoo.fr
GrandHic

GrandHic

Masculin
Age : 46
Localisation : Indre-et-Loire
Date d'inscription : 02/01/2013

indicateur vitesses - Page 2 Empty
MessageSujet: Re: indicateur vitesses   indicateur vitesses - Page 2 Icon_minitimeVen 2 Jan 2015 - 8:47

cheers
Revenir en haut Aller en bas
https://www.flickr.com/photos/141257163@N06/
jc elbreizounek

jc elbreizounek

Masculin
Age : 41
Localisation : finistère
Date d'inscription : 11/12/2013

indicateur vitesses - Page 2 Empty
MessageSujet: Re: indicateur vitesses   indicateur vitesses - Page 2 Icon_minitimeJeu 25 Aoû 2016 - 15:58

up  salut la compagnie,je viens de recevoir mon GYPRO (tech2roo)
           mon modèle de xjr: RP101 2006
           je voudrais confirmation pour le branchement du fil vert et noir sur le CDI au jaune et noir (3 jaunes sur CDI) comme expliqué par marcus
                                                                                                                                                                                                          merci



Revenir en haut Aller en bas
bipbip

bipbip

Masculin
Age : 53
Localisation : rhone
Date d'inscription : 18/06/2016

indicateur vitesses - Page 2 Empty
MessageSujet: indicateur gipro   indicateur vitesses - Page 2 Icon_minitimeDim 17 Sep 2017 - 10:31

salut

je cherche  des infos sur  le branchement pour un 2003 carbu avec compteur mécanique

je vois pas trop ou brancher le fil vert du capteur wss

merci
Revenir en haut Aller en bas
bipbip

bipbip

Masculin
Age : 53
Localisation : rhone
Date d'inscription : 18/06/2016

indicateur vitesses - Page 2 Empty
MessageSujet: Re: indicateur vitesses   indicateur vitesses - Page 2 Icon_minitimeLun 18 Sep 2017 - 16:57

bipbip a écrit:
salut

je cherche  des infos sur  le branchement pour un 2003 carbu avec compteur mécanique

je vois pas trop ou brancher le fil vert du capteur wss

merci

bon j ai reussi a le brancher   chui un dieuarf

bleues
Revenir en haut Aller en bas
bébé

bébé

Masculin
Age : 50
Localisation : 02 , limite 51 et 08
Date d'inscription : 09/12/2014

indicateur vitesses - Page 2 Empty
MessageSujet: Re: indicateur vitesses   indicateur vitesses - Page 2 Icon_minitimeLun 18 Sep 2017 - 17:23

bipbip a écrit:
bipbip a écrit:
salut

je cherche  des infos sur  le branchement pour un 2003 carbu avec compteur mécanique

je vois pas trop ou brancher le fil vert du capteur wss

merci

bon j ai reussi a le brancher   chui un dieuarf

bleues


alors tu peux en aider plus d'un ici  cheers cheers cheers cheers

si tu peux faire un p'tit topo , voir un schéma ( alors ça ce serait vraiment cool !!! )
Revenir en haut Aller en bas
bipbip

bipbip

Masculin
Age : 53
Localisation : rhone
Date d'inscription : 18/06/2016

indicateur vitesses - Page 2 Empty
MessageSujet: indicateur gipro   indicateur vitesses - Page 2 Icon_minitimeLun 18 Sep 2017 - 17:33

salut

dès que j ai le temps, je fais quelques photos et une petite explication pour les branchements

pas de souci pouce2

kimouss
Revenir en haut Aller en bas
bipbip

bipbip

Masculin
Age : 53
Localisation : rhone
Date d'inscription : 18/06/2016

indicateur vitesses - Page 2 Empty
MessageSujet: Re: indicateur vitesses   indicateur vitesses - Page 2 Icon_minitimeMar 19 Sep 2017 - 12:36

bipbip a écrit:
salut

dès que j ai le temps, je fais quelques photos et une petite explication pour les branchements

pas de souci pouce2

kimouss
salut petite récap là: http://www.xjrteam-forum.com/t26298-indicateur-gipro

j arrive pas a mettre les photos, ça  me dit que le message dépasse les limites... Rolling Eyes
Revenir en haut Aller en bas
fremaux

fremaux

Masculin
Age : 52
Localisation : layrac
Date d'inscription : 09/10/2012

indicateur vitesses - Page 2 Empty
MessageSujet: indicateur de rapport   indicateur vitesses - Page 2 Icon_minitimeSam 9 Jan 2021 - 11:37

Bonjour,
Super travail, je suis en train de monter le mien, sur une xjr de 1999, pourrais-tu me die quel est le fil de neutre ?
merci et meilleurs voeux pour cette nouvelle année
Revenir en haut Aller en bas
bipbip

bipbip

Masculin
Age : 53
Localisation : rhone
Date d'inscription : 18/06/2016

indicateur vitesses - Page 2 Empty
MessageSujet: Re: indicateur vitesses   indicateur vitesses - Page 2 Icon_minitimeSam 9 Jan 2021 - 17:23

fremaux a écrit:
Bonjour,
Super travail, je suis en train de monter le mien, sur une xjr de 1999, pourrais-tu me die quel est le fil de neutre ?
merci et meilleurs voeux pour cette nouvelle année
bonne année également kimouss

c est quoi que tu appel le neutre??
